武汉实验室摇床/振荡器全维保技术手册

——华中地区专业维保服务商技术指南

一、设备原理与核心应用

1. 工作原理

• 三维偏心轴驱动系统：通过非对称配重产生圆周/直线复合运动（振幅范围5-50mm可调）

• PID温控模块：采用PT100传感器配合固态继电器，实现±0.1℃的精准控温

• 智能调速电路：直流无刷电机配合霍尔反馈系统，转速精度达±1rpm

2. 典型应用场景

• 生物反应：细菌培养（推荐转速120-180rpm）、细胞杂交

• 化学实验：脱色显影（需配合恒温水浴）、溶液均质化

• 制药领域：药物溶出度测试（需符合GMP振动标准）




二、高频故障诊断与维修

1. 机械系统故障

   故障现象	检测方法	维修方案
   异常振动	激光测振仪检测	更换NSK轴承（型号6204ZZ）
   皮带打滑	张力计检测（标准5-8kgf）	更换耐高温硅胶带（宽度12mm）
   摇台偏移	百分表测量（允许±0.5mm）	三维偏心轴动平衡校正

2. 温控系统故障

• 温度失控：检查加热管阻值（正常值48-52Ω）或更换固态继电器

• 过温报警：校准PT100传感器（冰点基准0℃误差≤±0.3℃）

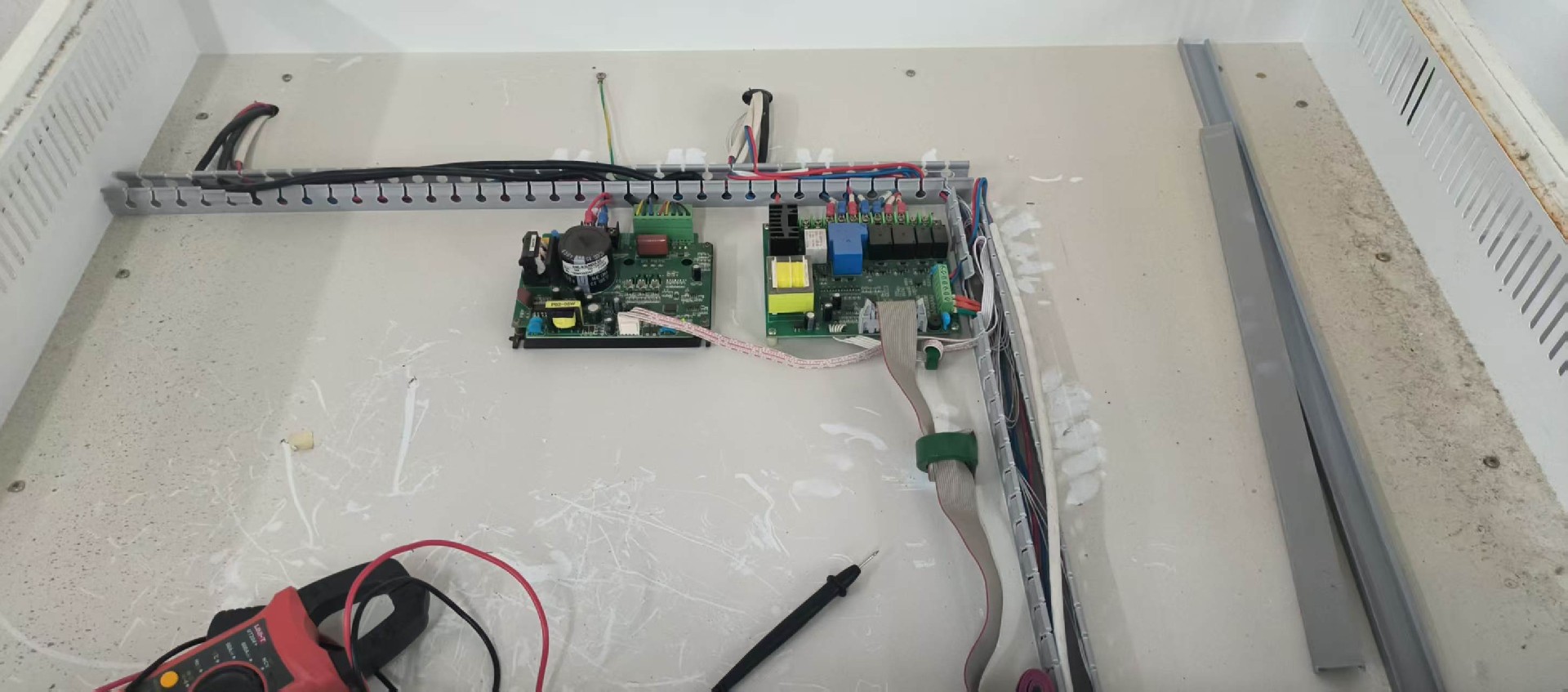

3. 电路板维修

• 主板故障：重点检测STM32F103芯片供电电压（3.3V±5%）

• 显示异常：更换段码屏（型号HG12864-1）并重写驱动程序




三、预防性维护体系

1. 月度保养清单

• 清洁冷凝器翅片（压缩空气压力≤0.3MPa）

• 润滑导轨（高温锂基脂NLGI 2#，用量0.5ml/米）

• 接地电阻检测（标准≤4Ω）

2. 年度深度维护

• 整机振动测试（振幅偏差控制在±0.5mm内）

• 控制参数备份（含PID参数、转速曲线等）

四、武汉特色维保服务

1. 快速响应机制

• 主城区4小时上门（含光谷生物城、东西湖医药园）
