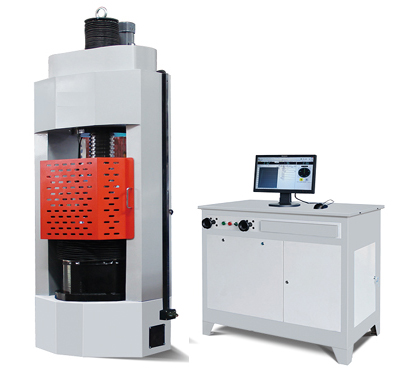

电液伺服压力试验机

一、主要用途：

  本试验机主要用于水泥、混凝土试样及构件等建材产品的抗压强度试验，配备特殊辅具后可用于红砖的抗压试验，并能自动求取各相关标准中规定的数据，是建筑工程检测单位、质量监督部门、大专院校及大型工矿企业理想的检测仪器。软件可执行砖瓦抗压试验程序（符合GB13544—2000标准）、水泥抗压试验程序（符合GB17671—1999标准）、混凝土试件试验序(符合GB/T5001—2002标准）、砂浆试件试验程序（符合GB170—90标准等。

二、技术参数：

1、最大试验力：2000KN

2、精度等级：0.5级

3、试验力测量范围：1%-100% FS（全程不分档）

4、试验力示值相对误差：优于±0.5%

5、试验力加载速率：0.02%-2% FS/s

6、试验力分辨力：最大试验力的1/500000（1000000）

7、 立柱间距离：400mm；

8、 上下压盘间距：320mm；

9、 上下压板距离调节方式：电动丝杠调节或蜗轮蜗杆调节

10、上压盘尺寸：ф250mm；下压盘尺寸：ф260*280mm；

11、活塞行程：50mm；

12、活塞移动最大速度：80mm/min

13、加荷速率：600N/s～60kN/s

14、电源电压：三相，380V±10%，50Hz；

15、工作环境：10～30℃，相对湿度不超过80%；

16、外形尺寸（L×W×H）（mm）：主机：910×580×1940；

17、液压源：1160×600×800(mm)；

18、 机器重量：主机：2300kg；控制柜：300kg。

三、主机配置：

1、主机一台(2000kN整体铸造主机)

2、Φ400mm压缩夹具一套

3、意大利ATOS伺服阀一只

4、Tenson全数字、三闭环控制系统一套

5、油源一台

6、2000KN美国全力高精度柱式负荷传感器一只

7、日本不二越齿轮泵一只

8、防护罩一套；

9、落灰斗一只

10、随机工具一套

11、中文版试验软件一套

12、联想商用品牌计算机一台，19寸宽屏液晶，4G内存，CPU：i5-3470，硬盘：1T；

13、惠普激光双面打印机1台；

14、高精度数据采集板（24位A/D数据采集）可实现全数字化调整、高精度放大及精确控制（内置于计算机内）；

四、测控系统特点：

用国外电子元器件，全数字化设计；

符合PCI2.1总线标准，微机自动识别和安装，做到“即插即测”；

集成双通道精密放大器，数字调零；

数据采集系统由4路高精度A/D转换通道组成。最高分辨率达1/500000（1000000），全程不分档或根据用户要求分是三档。

电子测量系统无电位器等手调元件，保证互换性，方便维修更换；

内建大规模CPLD可编程器件，具备高速运算，实时处理；

五、软件的特点：

1、试件采用模块化设计，具体试验类型、试验控制过程及试验数据分析都与软件主程序分离，因此该软件可以用来做各种材料、各种类型的抗压试验，如砖块、水泥、混凝土、砂浆等等；

2、试验过程实时记录试验曲线，高速采样；

3、试件信息可由用户自行定义，个数不限，采用信息模板方式新建试验记录，方便快捷。

4、自动完成试验过程、判断破型，自动记录保存试验数据。所有试验数据以国际通用的XML格式保存；

5、强大的数据分析、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，其有操作灵活、简单易学的特点，能方便的打印试验曲线及相关图片、文字；

6、高效的试验数据管理功能，能按多种方式实现试验数据的快速查询、加载与删除；

7、软件自带有备份工具，可以对试验数据或整个软件包进行文件备份；

8、软件具有在线升级的功能，只要用户的电脑能连接互联网，就能自动实现软件的在线升级，安全、方便、可靠；

9、人机交互界面采用标准的WindowsXP风格，操作简单易学！

六、产品主要特点：

1、负荷测量：采用高精度负荷传感器、高精度油缸活塞确保了高精度，高可靠，精度高等优点；

2、多重保护：具有软件和硬件双重保护，活塞行程机械和电气双重保护，超过最大负荷的2～5%时，自动实现安全保护，油钢升降具有限位保护使设备更安全可靠；

3、结构紧凑、布局合理、主机采用整体铸钢结构、油源和主机一体化结构使设更为美观大方。

4、配备自动和机械手动两种控制方式、使设备使用起来、更方便。

5、软件采用软件采用模块化设计，具体试验类型、试验控制过程及试验数据分析都与软件主程序分离，因此该软件可以用来做各种材料、各种类型的抗压试验，如砖块、水泥、混凝土、砂浆等；

6、软件在线升级；

7、软件配备参数备份工具；

8、试验数据文件管理：对软件保存的试验记录进行管理、查询等；

9、备份试验数据到数据库。
